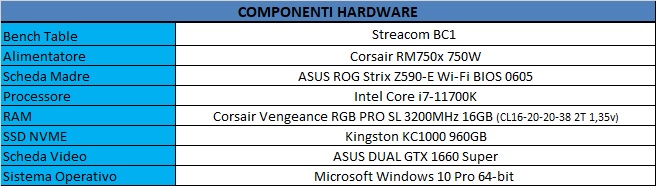

Per i test abbiamo utilizzo la scheda madre ASUS ROG Strix Z590-F Gaming (WI-FI) aggiornata all’ultimo BIOS disponibile (0605). La scheda madre è stata equipaggiata con un processore Intel Core i7-11700K affiancato da 16 GB di DDR4 Corsair Vengeance RGB PRO SL a 3200 MHz. A seguire il sistema completo utilizzato.
Per effettuare i test, abbiamo utilizzato l’ultimo sistema operativo di casa Microsoft ovvero Windows 10 Pro x64 (aggiornato all’ultima release e aggiornamenti presenti) ed abbiamo usato AIDA64 comprensivo del classico Stress test FPU come benchmark di base.
I test sono stati svolti con profilo XMP attivo in Idle e Full con:
- CPU a default con impostazioni automatiche - AIO Auto
- CPU in OC a 5.1 GHz con impostazioni manuali - AIO su Profilo ''Estremo''

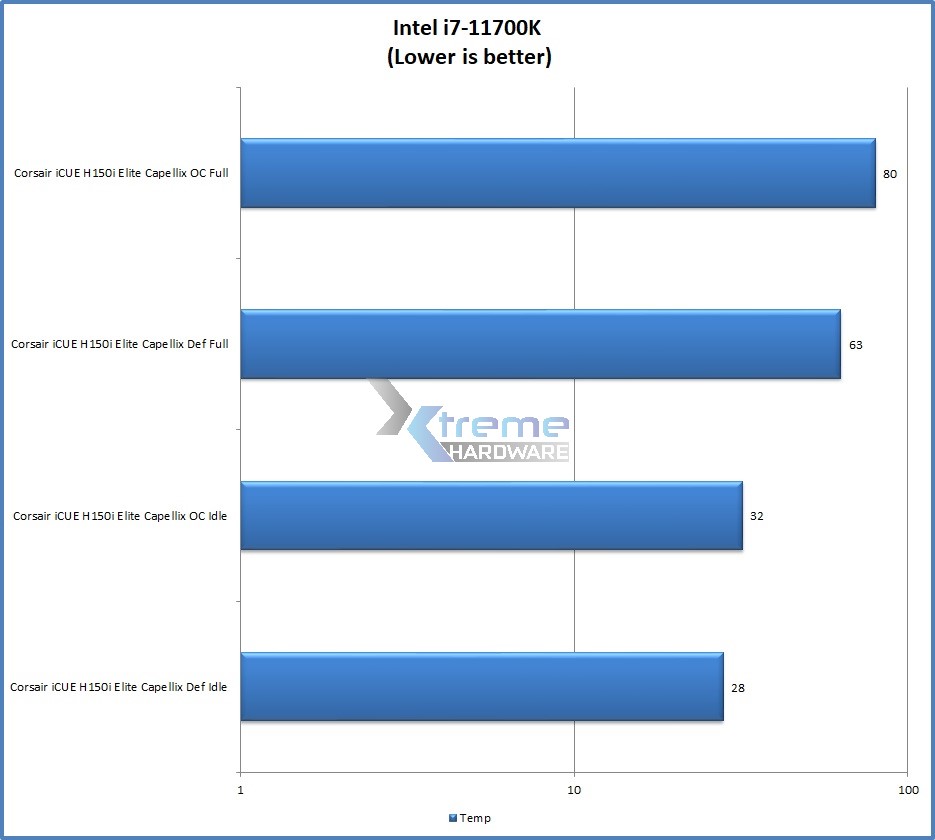

A seguire troviamo i risultati dei Test
Il Corsair iCUE H150i Elite Capellix si comporta in maniera decisamente valida. La pompa, cuore dell’AIO, risulta inudibile ad ogni regime RPM (considerando i profili disponibili tramite software).
Per quanto riguarda la rumorosità delle ventole Corsair ML120 RGB PWM da 120 mm incluse, queste al massimo dei giri sono ovviamente avvertibili anche in un case. Per ovviare al problema potrete sempre optare per uno dei profili impostabili tramite Corsair iCUE andando a considerare l’utilizzo prevalente che farete del PC.
