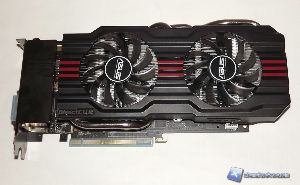

Una volta tolta la scheda dalla sua confezione, si può notare il particolare sistema di raffreddamento DirectCU II, ben differente dai modelli reference. Questo dissipatore si contraddistingue per la presenza di una cover nera realizzato interamente in alluminio e da due ventole di generose dimensioni. Il dissipatore inoltre fa uso della tecnologia Heat-pipe che assicura il corretto trasferimento di calore dalla GPU verso l'esterno.

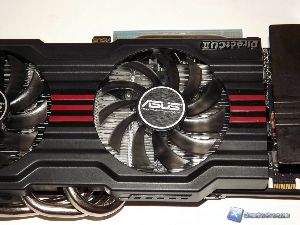

Le due ventole hanno un diametro di 80mm, in questa maniera l'uso congiunto di due ventole dal diametro più grande rispetto alla configurazione a singola ventola, favorisce un maggiore flusso d'aria sul corpo dissipante con una diminuzione del rumore complessivo ed allo stesso tempo un raffreddamento più efficace. Le ventole presentano ciascuna 11  pale dal design particolare, con angoli più nitidi per migliorare il flusso d'aria, riducendo il rumore della ventola. ASUS ci dice che questo sistema di raffreddamento DirectCU II rende la ASUS GTX 660 Ti DCU II TOP il 20% più fresca e 5 volte più silenziosa rispetto ad un sistema di raffreddamento refence.

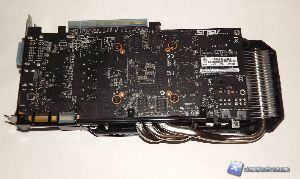

A stretto contatto con la GPU vi sono 3 Heat-pipe interamente realizzate in rame e rivestite in nickel, le quali si diramano in ben 5 aree del pacco lamellare: a partire dalla GPU, 2 estremità si dirigono verso la parte sinistra, vicino alla zona dei VRM, e 2 nella parte destra. In questo modo il trasferimento del calore dalla GPU e la successiva cessione alle alette del dissipatore sono resi ottimali.







La GTX 660 Ti Top presenta un sistema di alimentazione chiamato "DIGI+ VRM with Super Alloy Power" che, grazie ad una sezione d'alimentazione maggiorata e all'utilizzo di componenti di alto livello,  è in grado di offrire elevata stabilità anche durante le sessioni di overclock più pesanti. Questa alimentazione ha un design innovativo che utilizza regolatori di tensione digitali per ridurre il rumore elettrico del 30% e migliorare l'efficienza energetica del 15%, ampliando la gamma di tensione di modulazione; allo stesso tempo migliora la stabilità generale e la longevità di 2,5 volte rispetto ai modelli reference.

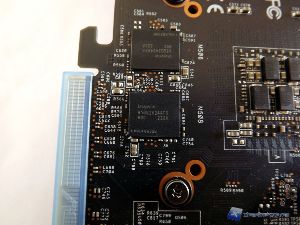

Le memorie che equipaggiano questo esemplare sono prodotte da Hynix e riportano la sigla H5GQ1H24AFR ROC. Questi chip di memoria hanno una tensione di 1.6V e funzionano a 1.5 GHz che in modalità GDDR5 diventano 6 Gbps/pin. Per ulteriori approfondimenti vi invitiamo a visitare il sito del produttore al seguente indirizzo:

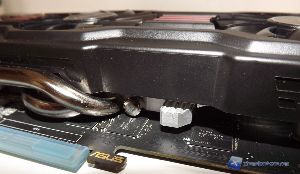

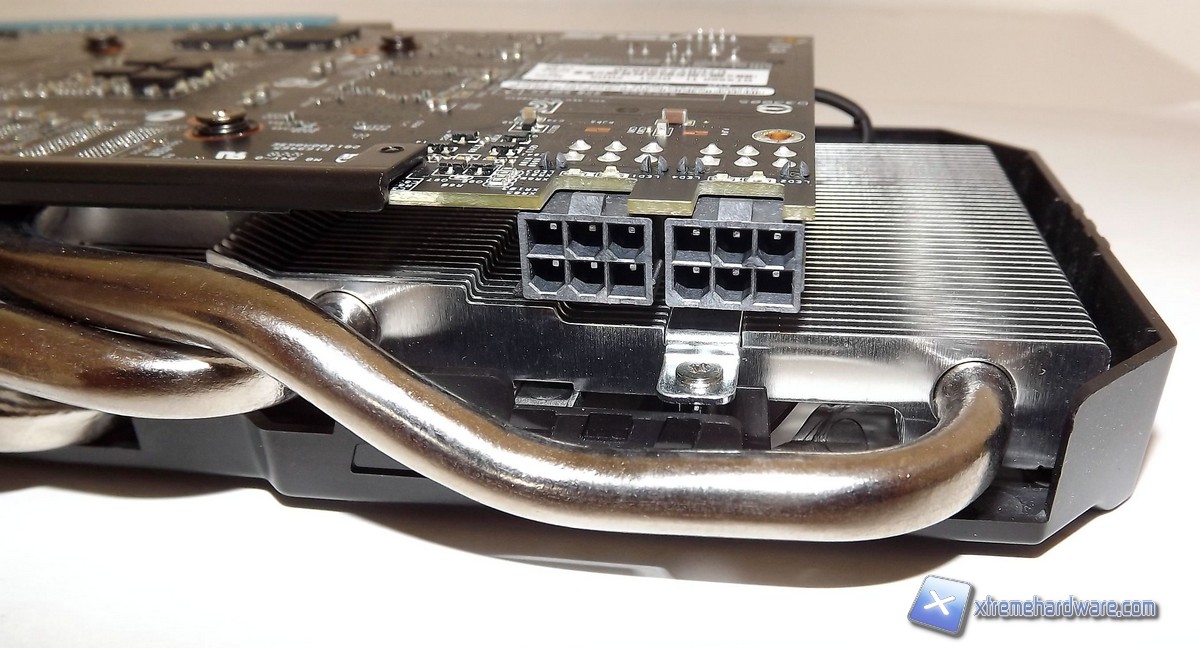

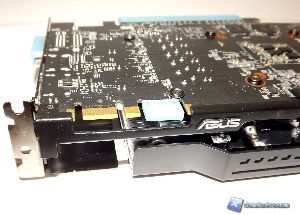

Sulla parte alta del PCB è possibile scorgere il connettore Multi-GPU che permette di collegare fino a tre VGA in parallelo (3-Way SLi). Di lato, nel PCB, sono invece presenti due connettori supplementari PCI-Express a 6pin che assicurano corrente a sufficienza per l'alimentazione di tutta la scheda.

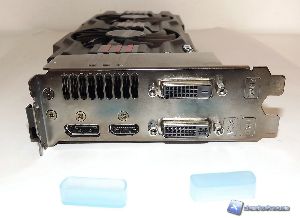

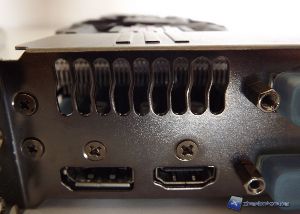

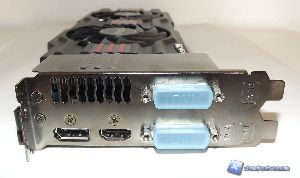

La GTX 660 Ti è dotata di 4 uscite video, una Dual-link DVI-I, una DVI-D, una DisplayPort ed infine un'uscita HDMI con supporto HDCP.
